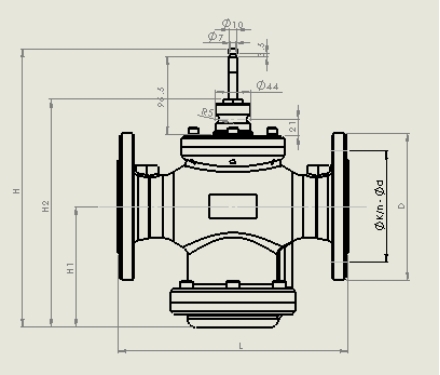

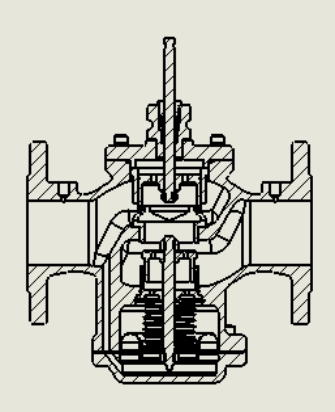

DN |
D |
L |
H1 |
H2 |
H |
∮K |
∮d |
n |
32 |
140 |
180 |
110 |
217 |
281 |
100 |
18 |
4 |
40 |
150 |
200 |
123.5 |
313.5 |
301.6 |
110 |
18 |
4 |
50 |
165 |
230 |
134.5 |
253 |
317.5 |
125 |
18 |
4 |
65 |
185 |
290 |
151.5 |
286.5 |
350.5 |
145 |
18 |
4 |
80 |
200 |
310 |
167 |
314 |
378 |
160 |
18 |
8 |
100 |
220 |
350 |
199.5 |
363.5 |
427.5 |
180 |
18 |
8 |
125 |
250 |
400 |
233 |
418 |
482 |
210 |
18 |
8 |
150 |
285 |
480 |
267.5 |
474.5 |
538.5 |
240 |
23 |
8 |
200 |
340 |
600 |
351.5 |
603.5 |
667.5 |
295 |
23 |
12 |
`注:以上安装尺寸仅配西门子执行器SKC63,换执行器轴头安装需另配尺寸。
2、电动执行器型号和参数
执行器型号 |
SKC62 |
||
额定行程 |
40mm |
||
输入信号 |
电压 |
DC 0-10V |
|
电流 |
最大0.1mA |
||
输入电阻 |
0-1000Ω |
||
出轴推力 |
2800 |
||
电源电压 |
AC24V±20% |
||
功耗 |
28VA |
||
允许环境温度 |
运行和储运温度 |
-15…+50 |
|
运输温度 |
-30…+65 |
||
允许环境湿度 |
DIN40040:D级 |
注:电动执行器出轴推力计算要注意,由于电动阀采用平衡阀芯,平衡阀芯两端工作压差30kpa,电动执行器出轴推力与控制阀关断压力无关,选型推力计算要注意。例如控制阀关断压力100kpa,控制阀电动出轴推力仅为30/100,即控制阀出轴推力约为普通不平衡阀芯的三分之一,采用平衡阀芯,电动执行器出轴推力小这是本产品特殊优点。
3、压力无关型动态平衡电动调节阀技术叁数:
规格 |
工作压差范围(KPa) |
最小设定流量(m³/h) |
最大设定流量(m³/h) |
流量误差 |
DN32 |
20—300 |
0.45 |
4 |
±5% |
DN40 |
30—300 |
1.5 |
6 |
|
DN50 |
30—300 |
2 |
10 |
|
DN65 |
30—300 |
3 |
15 |
|
DN80 |
30—300 |
5 |
25 |
|
DNl00 |
30—300 |
10 |
35 |
|
DNl25 |
30—400 |
15 |
50 |
|
DNl50 |
30—400 |
20 |
80 |
|
DN200 |
30—400 |
40 |
160 |
|
DN250 |
30—400 |
75 |
300 |
|
DN300 |
30—400 |
100 |
450 |
安装选型指南:
1、从表格中选出所需的△PL。
2、选取与管路同尺寸的阀门。
3、确定所需流量是否小于Qmax。

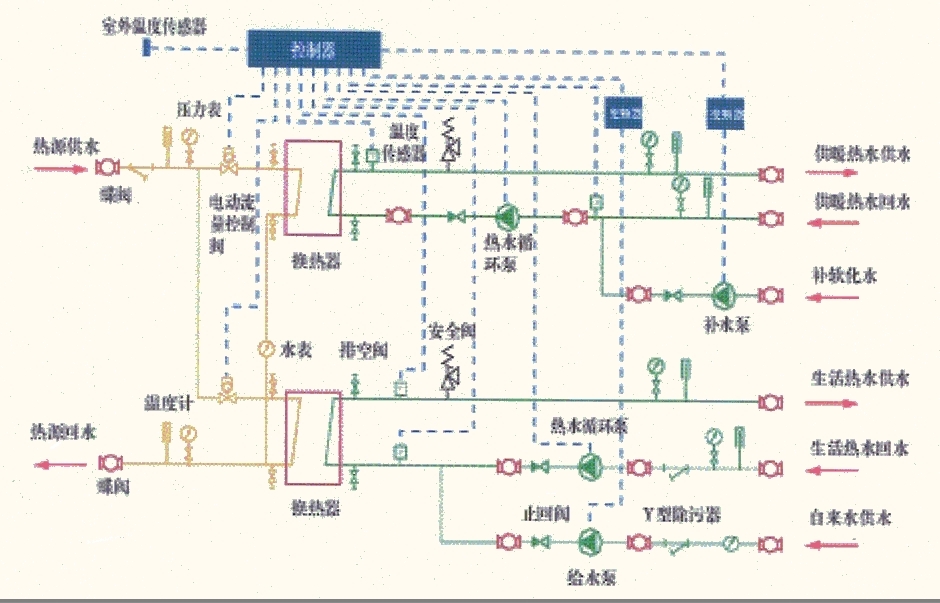

压力无关型动态平衡电动调节阀典型应用实例:
