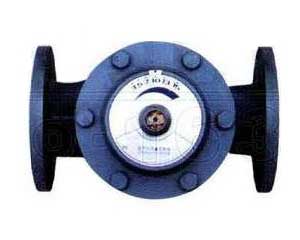

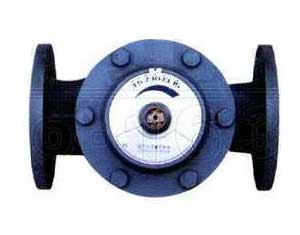

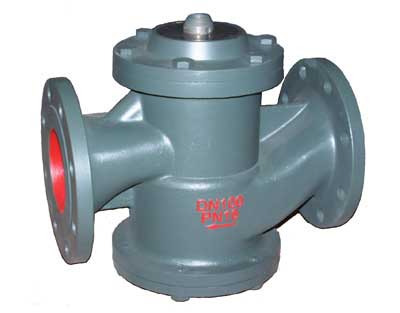

KZLB自力式流量控制阀
点击：
次
在采暖(空调)管网系统中使用自力式流量控制阀,不仅能提高供热(供冷)质量,更为重要的是节能效果显著,实践证明综合节能效果达15%-30%,当年节约的费用可收回装阀的全部成本. KZLB自力式流量控制阀 详细参数
在采暖(空调)管网系统中使用自力式流量控制阀,不仅能提高供热(供冷)质量,更为重要的是节能效果显著,实践证明综合节能效果达15%-30%,当年节约的费用可收回装阀的全部成本. KZLB自力式流量控制阀 详细参数
工作原理

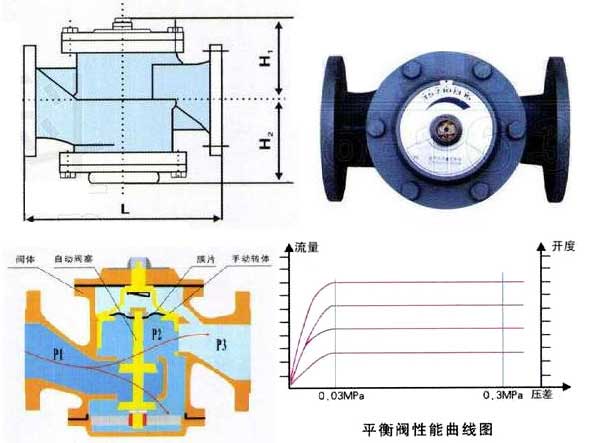

KZLB自力式流量控制阀主要由阀体,自动阀塞,膜片,手动转体等组成.当手动设定流量为一个设定值时,手动转体将出口截面相应确定.如果腔内压力P2-P3=a为一定值时,则流量将为一恒定值.例P1发生变化时,则P2相应增大;此时,由于P2压力将使膜片上升,从而带动自动阀塞上升,节流降压恢复到原来设定值,保证了流量不变;同理,当P3发生变化时,阀内膜片上腔压力增大,使阀塞下移自动加大流量使P2增大从而达到P2-P3仍保持不变,则流量仍为恒定.
选型:
一般情况下可安管道直径选配.
或以建筑面乘以2.4X2.8L/m.h计算循环水量,根据循环水量选配.
工作流量处于阀流量的中间区域为好.
节能效果:
在采暖(空调)管网系统中使用自力式流量控制阀,不仅能提高供热(供冷)质量,更为重要的是节能效果显著,实践证明综合节能效果达15%-30%,当年节约的费用可收回装阀的全部成本。
主要技术指标：
规格系列：DN20-350 额定压力：1.0MPa. 1.6MPa
恒流精度：5-8％ 流量刻度精度：±5％
恒流压差范围：0.03-0.3MPa 液体温度：≤100℃.≤150℃
规格参数：
| 规格 | 外形尺寸（mm） | 流量范围 | 安装方式 | ||
| DN20 | L | H1 | H2 | （m³/h） | n-d |
| DN25 | 110 | 60 | 50 | 0.1-1 | 螺纹连接 |
| DN32 | 120 | 60 | 70 | 0.2-2 | |
| DN40 | 140 | 60 | 90 | 0.5-4 | 法兰连接 |
| DN50 | 200 | 100 | 100 | 1-6 | |
| DN65 | 230 | 120 | 105 | 2-10 | |
| DN80 | 290 | 124 | 154 | 3-15 | |
| DN100 | 310 | 150 | 163 | 5-25 | |
| DN125 | 350 | 158 | 172 | 10-35 | |
| DN150 | 400 | 193 | 194 | 15-50 | |
| DN200 | 495 | 190 | 192 | 20-80 | |
| DN250 | 600 | 180 | 223 | 40-160 | |
| DN300 | 622 | 220 | 230 | 75-300 | |
| DN350 | 693 | 240 | 260 | 100-450 | |
| DN | 787 | 270 | 280 | 200-650 | |
